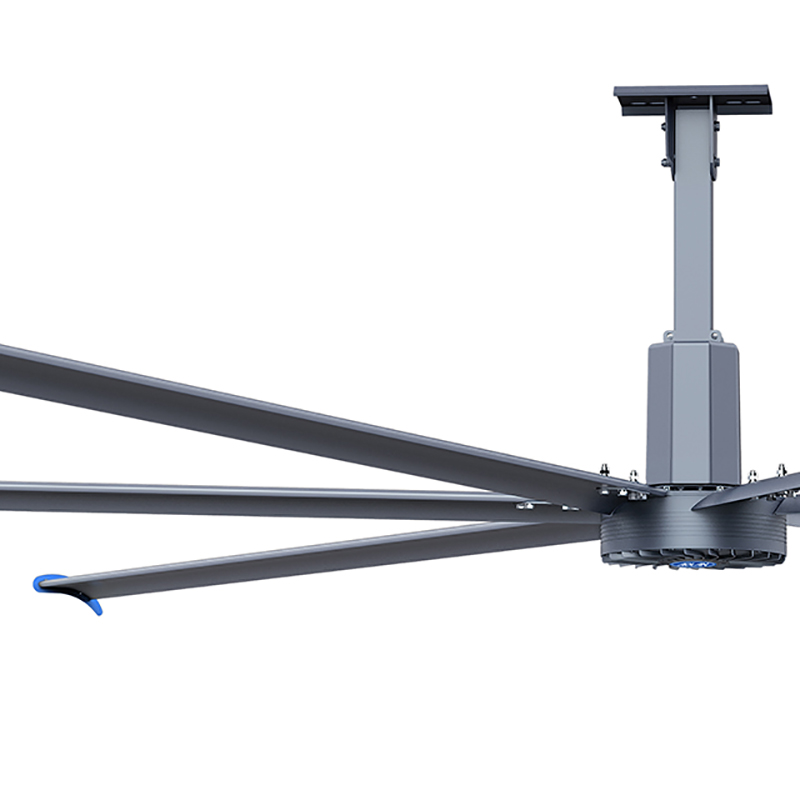

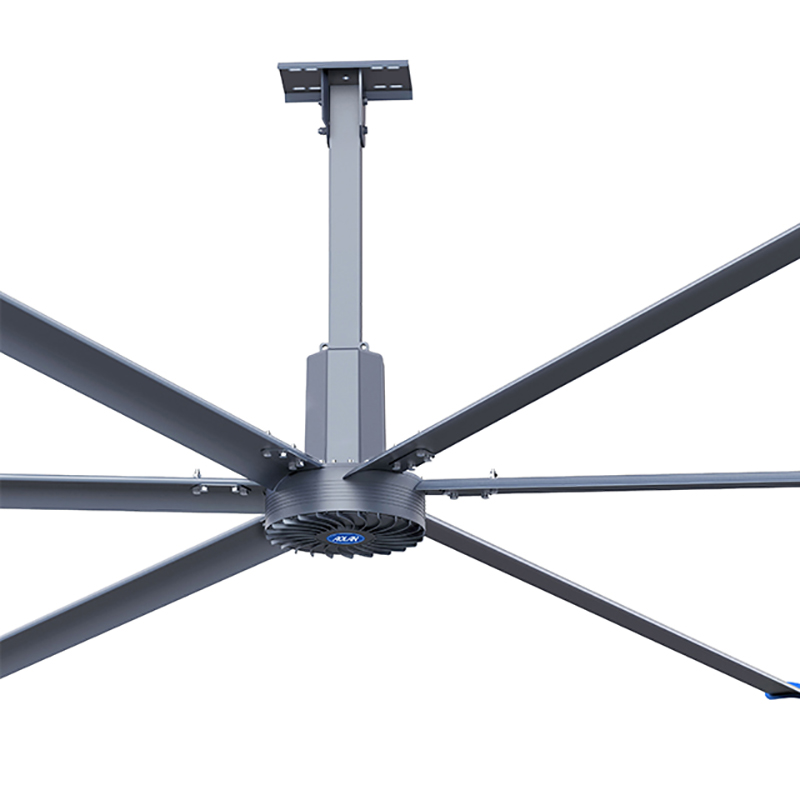

ADS-G73BS/BM 大型産業用巨大シーリングファン PMSMモーター搭載 空気冷却・換気機能付き HVLSシーリングファン

HVLSファン冷却システム 農場、飼育場、孵化場、フィットネスセンター、工業プラント、物流倉庫、待合室などで広く使用されています。展示ホール、体育館、超高層空間など、新しいタイプの天井ファン空間換気、人員 冷却。大量の気流を地面に押し出し、一定の高さの移動気流層を形成することで、 空気全体の循環に貢献します。まるで自然のそよ風のように、自然の風を身近に感じることができます。

工場環境のシミュレーション： 下の図は、ファンのオン/オフに関する高さ1.5mでの室内風速を示しています。ファンが閉じているときと屋根だけがわかります。 通気口が開いているため、高さ 1.5m での室内空気速度は非常に小さく、局所的な速度は 0.2m/s 未満です。ファンが作動すると、室内気流の乱れが明らかに増加します。 高度1.5mにおける最大風速は1m/sを超え、局所的には2～3m/sとなる。

HVLSファンの特徴

1. 広範囲にわたって、風が吹き抜ける。

2．環境換気を強化する。

3. 蒸発式冷風機と併用することで、ある意味でエアコンの代わりになります。

4. 換気、乾燥除湿、環境中の煙と粉塵の除去。

5. 冬季暖房：大型建物の屋根からの廃熱を有効活用し、エネルギーを節約する。

仕様：

特徴：

6つのセキュリティで安全性を確保 安全設置図

	ファンブレードブラケットは、力のかかる領域が大きく、より安定して安全な、完全包絡補間の統合設計を採用しています。固定方法：耐衝撃性、耐張力亜鉛メッキねじボルトを使用し、強度等級は8.8、メインボルトの強度等級は12.9で、全体の構造強度を確保します。		磁性鋼：45SHグレード（温度150℃）は、1500N.mのトルクと6500kgの張力に耐えることができます。
	ファンブレードブラケットの統合により、機械的な故障箇所を減らし、機械全体の構造の安全性を確保します。茎部には4つの台形配置のネジ穴があります。		転倒防止ディスクの設計により、HVLSファンが外部からの衝撃を受けてロッドやモーターシャフトが破損した場合でも、機械全体が倒れることがなく、長期使用における安全性が確保されます。
	ファンブレードは高強度アルミニウムマグネシウム合金製で、補強バーサポート構造を採用し、5組の補強バーを内蔵しており、高強度、優れた靭性、軽量、長寿命、使用時の安全性などの利点があります。		ワイヤーロープ牽引装置はモーターの安定性を確保し、揺れを防ぎます。また、機械全体が誤って落下するのを防ぎます。

HVLSファンは、電気的および構造的な保護対策が施されており、

安全を確保するため、以下の点に留意してください。

モーターシャフトの故障：保護対策は 7 つあり、高強度ファスナー 4 セット、 ロックナット1個、割りピン1個、シャフトと延長チューブ用のジョイント1セット。

ベアリング破片化による故障：ローターディスク全体がステーターディスク上で破損する。 ピッチから10mm以内であれば、部品が脱落することはありません。

偶発的な衝突：ブレードにかかる力はコネクタに伝達されます。最悪の場合、 コネクタが故障しても、ブレードリテーナーが残っていて、他の部品から保護してくれる。

より安全で信頼性が高い

電気的保護 (S/M): 過電圧、低電圧、電圧調整の喪失などの保護機能があります。

電流、相欠相、過負荷、衝突、過熱、落雷、異常、警報連動など。

保護等級

Ip55（M）： 埃や水の侵入を防ぐことができます。過酷な環境への設置に適しています。

Ip54（S）： 完全に埃の侵入を防ぐことはできないため、コントローラーは清掃とメンテナンスが必要です。 定期的に実施することで、良好な条件を備えた現場環境に適した結果が得られます。

操作が簡単

ノブ式速度制御（S）：小型で便利、操作が簡単。省電力で耐久性があります。正転を素早く切り替えます。

そしてモーターの回転方向を逆にする。

プッシュボタン式速度制御（M）：LEDインジケーターライト付き、コンパクトな構造で、粉塵のリスクを軽減できます

蓄積と浸透、ボタン操作に対する高い保護レベル。

4つのボタン操作（M）：スタート、ストップ、加速、減速。

5つのキー操作（S）：プログラミングキー、実行キー、停止キー、確認キー、エンコーダーボタン。

デジタル表示（S/M）：機能パラメータと設定値、各種動作データ、故障原因コード、状態を表示します。

操作パネルと周波数変換動作状態を表示することで、担当者がタイムリーにメンテナンスを行うのに便利です。



人口密集地域向けアドバイス・レイアウトプラン

弊社の提案 - 疎林エリアレイアウトプラン

インストール
