Aolan HVLSファンは、空気力学的なブレードを使用して気流と尾流を発生させ、乱流を形成します。 流れを制御し、制御システムを通じて0.25～3.5m/sの地上気流を発生させ、 環境快適性を向上させます。有効カバーエリアは1700平方メートルに達します。 メートル（直径46メートル）。
モーター :
ADS-Y12AM電源（V/Hz） :
1PH 220 / 50/60HZノイズ :
≤39 dBA力 :
0.55Kw風量(m3/h) :
30000冷却面積（m2） :
80直径 :
1.2給気距離（m） :
1-7回転速度（rpm） :
600体重(kg) :

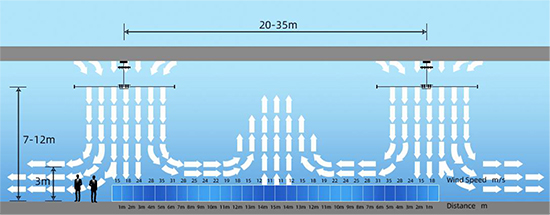

73HVLSファン冷却システム 農場、肥育場、孵化場、フィットネスセンター、工業プラント、物流倉庫、待合室などで広く使用されています。展示ホール、体育館、超高層空間の場所、新しいタイプの天井ファン空間換気、人員 冷却。大量の気流を地面に押し出し、一定の高さの移動気流層を形成することで、 全体的な空気の循環に貢献します。自然のそよ風システムのように、自然な風の親密な体験をお楽しみください。

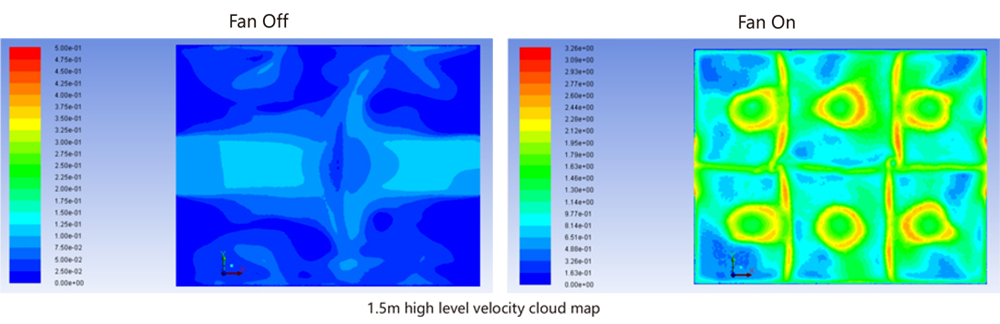

工場環境のシミュレーション: 下のネフォグラムは、ファンのオン/オフを考慮した高さ1.5mの室内空気速度を示しています。ファンが閉じられ、屋根だけが開いているときを知ることができます。 通気口が開いている場合、高さ1.5mでの室内の空気速度は非常に小さく、局所的には0.2m / s未満です。ファンが作動すると、室内の空気の流れの乱れが明らかに増加します。 高さ1.5mでの風速は大抵1m/s以上で、局所的には2～3m/sです。
HVLSファンの特性
1. 全範囲の気流で広範囲に風を吹き出します。
2. 環境の換気を強化する。
3. 蒸発式空気冷却器と組み合わせて使用することで、ある意味ではエアコンの代わりになります。
4. 換気、乾燥除湿、環境煙および粉塵除去。
5. 冬の暖房は、大きな建物の上部の廃熱を最大限に活用し、エネルギーを節約します。
仕様：
| モデル/仕様 | ADS-G37AS/AM | ADS-G50AS/AM | ADS-G73AS/AM | ADS-G73BS/BM |
| 直径（m） | 3.7 | 5 | 7.3 | 7.3 |
| 電力（KW） | 0.37 | 0.75 | 1.1 | 1.5 |
| 電圧（V） | 220/380/460 | |||
| 周波数（HZ） | 50/60Hz | |||
| 風量（m3/分） | 5000 | 11000 | 13000 | 15500 |
| 速度（rpm） | 100 | 80 | 55 | 60 |
| ブレード数（個） | 5 | 5 | 6 | 6 |
| 騒音（dB(A)） | ≤38dBA | |||
| モーター重量（kg） | 18 | 22 | 36 | 42 |
| ブレード重量 （kg） | 55 | 62 | 107 | 113 |
| カバー面積（m2） | 380 | 500 | 1500 | 1700 |
| コントローラ | IP54/IP55 | |||
| 取り付けフレーム | I形鋼 / 角鋼 / コンクリート | |||
特徴:

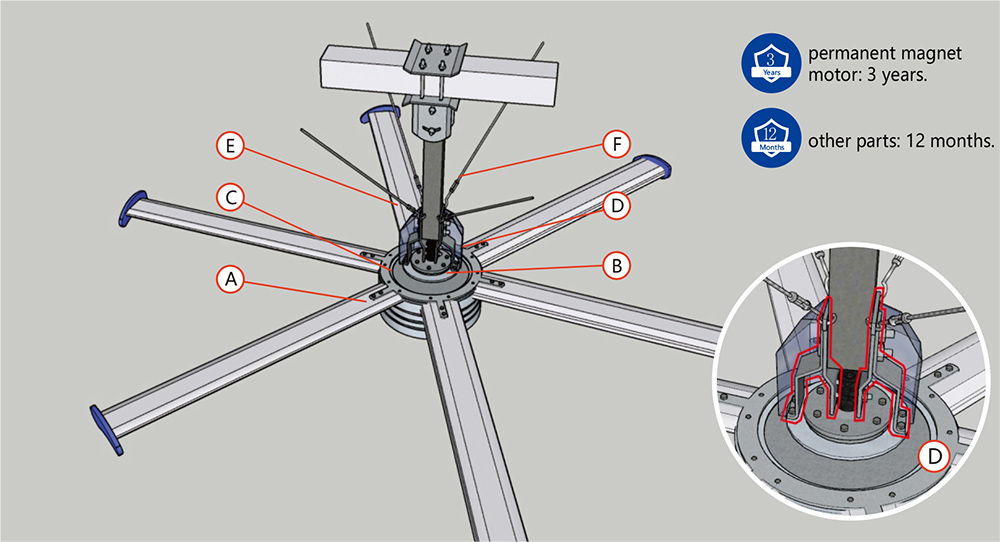

6つのセキュリティで安全を守ります 安全設置図
 | ファンブレード ブラケットは、完全なエンベロープ補間の統合設計を採用しており、大きな力の領域があり、より安定して安全です。固定方法: 耐衝撃性、抗張力の亜鉛メッキねじボルトを使用、強度等級は 8.8、メイン ボルトの強度等級は 12.9 で、全体的な構造の強度を確保します。 |  | 磁性鋼:45SH グレード (温度 150°) は、トルク 1500N.m、張力 6500 kg に耐えることができます。 |
 | ファンブレードブラケットの統合により、機械の故障リンクが削減され、機械構造全体の安全性が確保されます。葉柄の 4 つの台形ネジ穴の分布。 |  | トリップ防止ディスクの設計により、HVLS ファンが誤って外力にぶつかり、ロッドまたはモーター シャフトが破損した場合でも、機械全体が落下しないことが保証され、長期使用がより安全になります。 |
 | ファンブレードは、高強度アルミニウムマグネシウム合金の補強バー支持構造で作られており、5 組の補強バーを内蔵し、高強度、優れた靭性、軽量、長寿命、使用安全性などの利点を備えています。 |  | ワイヤーロープ牽引装置はモーターの安定性を確保し、揺れがなく、また機械全体が誤って落下するのを防ぎます。 |
HVLSファンは、電気的および構造的保護対策を講じて設計されており、
次のように安全を確保します。
モーターシャフトの故障:保護対策は7つあり、4セットの高強度ファスナー、1つは ロックナット、スプリットピン 1 本、シャフトと延長チューブ用のジョイント 1 セット。
ベアリング破砕故障:ローター ディスク全体がステーター ディスク上で故障します。 ピッチ10mm以内では部品が脱落することはありません。
偶発的な衝突:ブレードへの力はコネクタに伝達されます。最悪の場合、 コネクタが故障した場合でも、部品からコネクタを保護するためのブレード リテーナーが残っています。
より安全で信頼性が高い
電気保護（S/M）：過電圧、低電圧、電圧調整の喪失などの保護機能を備えています。
電流、欠相、過負荷、衝突、過熱、落雷、異常、警報連動など。
保護等級
Ip55（M）： ほこりや水の侵入を防ぎ、過酷な環境への設置に適しています。
Ip54（S）： ほこりの侵入を完全に防ぐことはできず、コントローラーの清掃とメンテナンスが必要です。 定期的に、良好な条件の現場環境に適しています。
操作が簡単

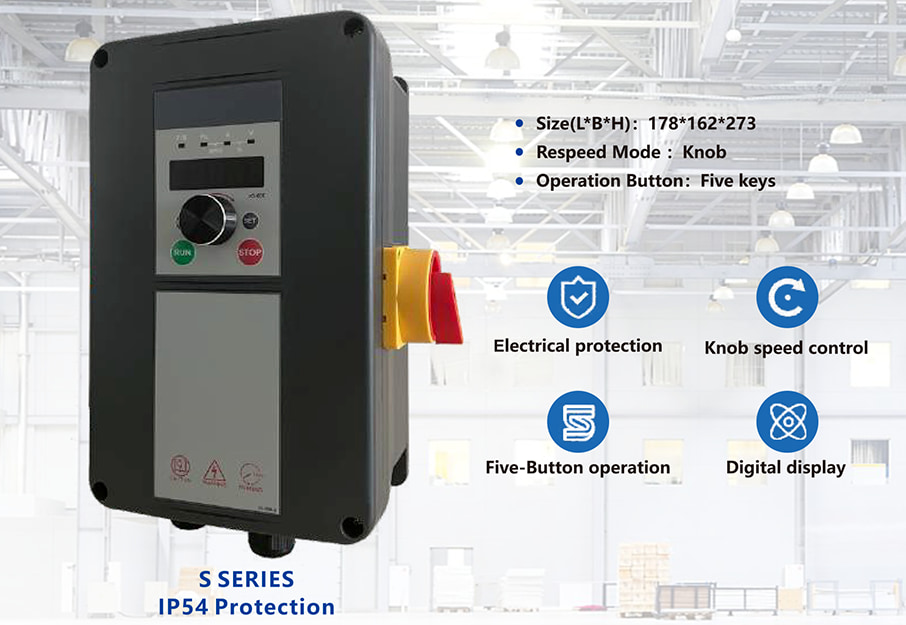

ノブ式スピードコントロール（S）：小型で便利、操作も簡単。省電力で耐久性にも優れています。前進・後進を素早く切り替えられます。
モーターの方向を逆にします。

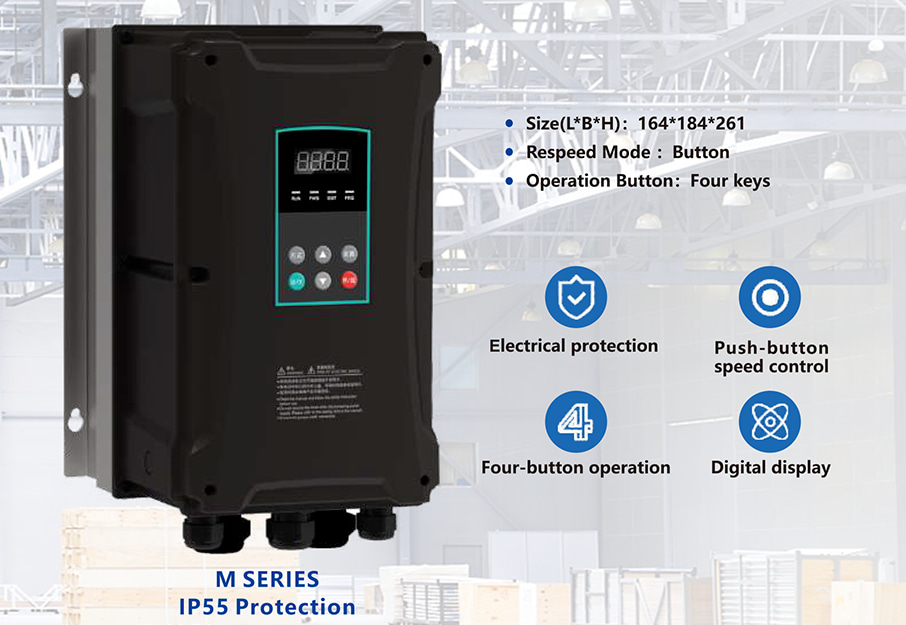

押しボタン式スピードコントロール（M）：LEDインジケータライト付き、コンパクトな構造でほこりのリスクを軽減できます。
蓄積と浸透、ボタン操作の保護レベルが高い。
4 つのボタン操作 (M): 開始、停止、加速、減速。
5 つのキー操作 (S): プログラミング キー、実行キー、停止キー、確認キー、エンコーダー ボタン。
デジタル表示（S/M）：機能パラメータと設定値、各種操作データ障害原因コード、状態を表示します。
操作パネルと周波数変換の動作状態が一目でわかるため、作業員がタイムリーにメンテナンスを行うのに便利です。
| モデル | H | H1 | H2 | H3 | H4 | H5 | H6 |
| ADS-G37AS/AM | 2.5～5 | 0.35メートル | ≥0.3m | ≥0.5m | ≥0.3m | 0.6～1.5m | ≥0.2m |
| ADS-G50AS/AM | 3.6-6 | 0.35メートル | ≥0.4m | ≥0.6m | ≥0.3m | 0.6～2m | ≥0.2m |
| ADS-G73AS/AM | 5-12 | 0.45メートル | ≥0.5m | ≥0.8m | ≥0.3m | 0.65～5m | ≥0.2m |
| ADS-G73BS/BM | 5-12 | 0.45メートル | ≥0.5m | ≥0.8m | ≥0.3m | 0.65～5m | ≥0.2m |
