山東省設備ビルにおけるウォーターカーテンフレッシュエア省エネ改修プロジェクト

プロジェクト概要

関連する国家政策要件に基づき、データセンターおよびコア機器ビルのPUE適合率は、2023年末までに70%を超え、2025年末までに100%の適合率を達成する必要があります。山東省全域で共通するコンピューター室の高発熱とコア機器ビルの高PUE値という課題に対処するため、本計画では、今年のエネルギー消費抑制目標の達成を加速させるため、複数台の蒸発式空気冷却装置を導入します。この装置は、冷却パッド蒸発冷却技術を採用することでエネルギー効率を向上させるとともに、空気ろ過機能も備えており、通信機器室の空気清浄度を効果的に確保します。

動作モード

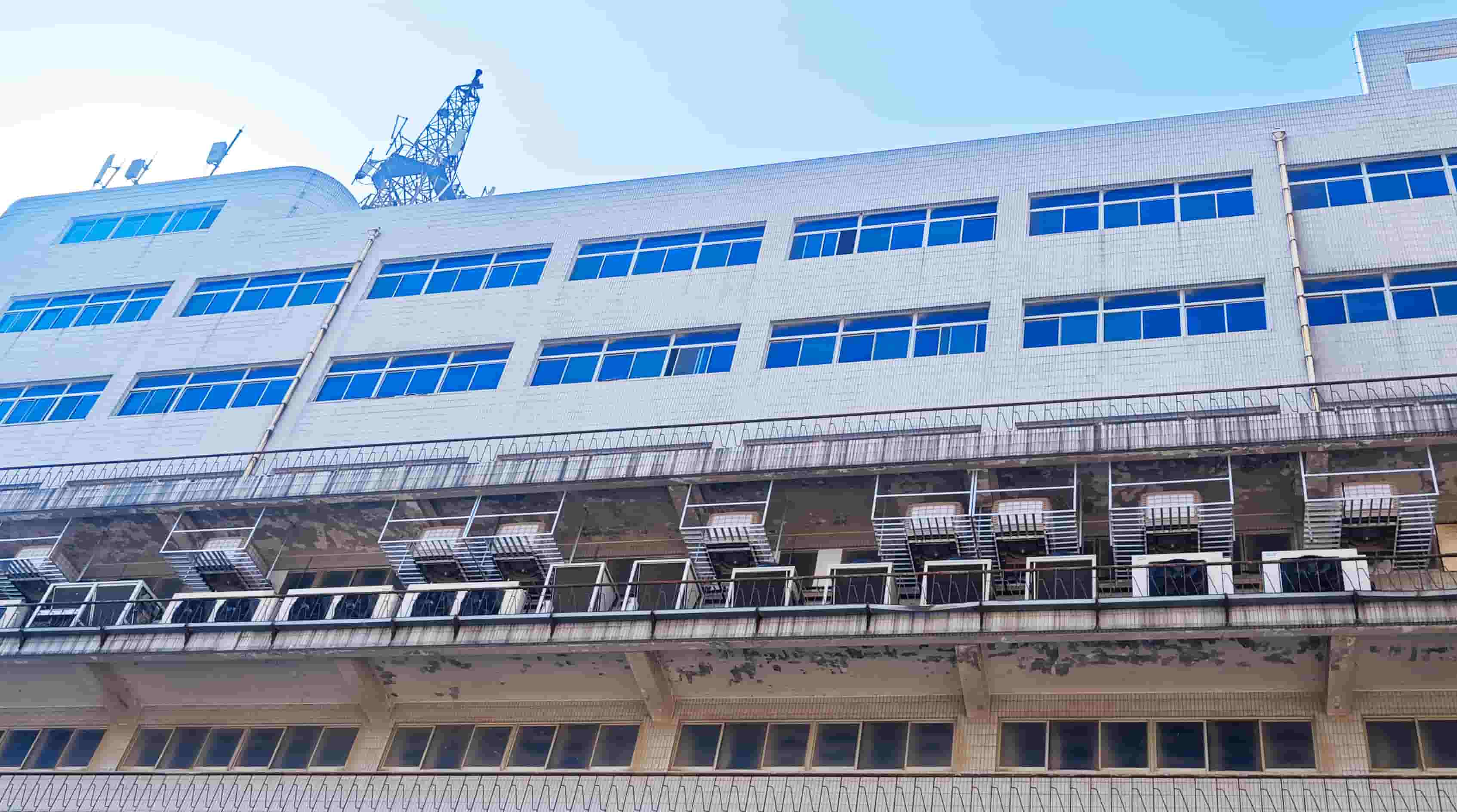

このプロジェクトには、山東省の2都市における基幹設備ビルが含まれており、両都市とも「奥藍水幕外気省エネ改修システム」を採用しています。このシステムには、冷気を供給する蒸発式空気冷却器、熱気を排出する負圧排気ファン、そしてインテリジェント制御システムが含まれています。済南の設備室面積は550㎡で、IT電力は約155kWです。徳州の設備室面積は542㎡で、IT電力は約29kWです。

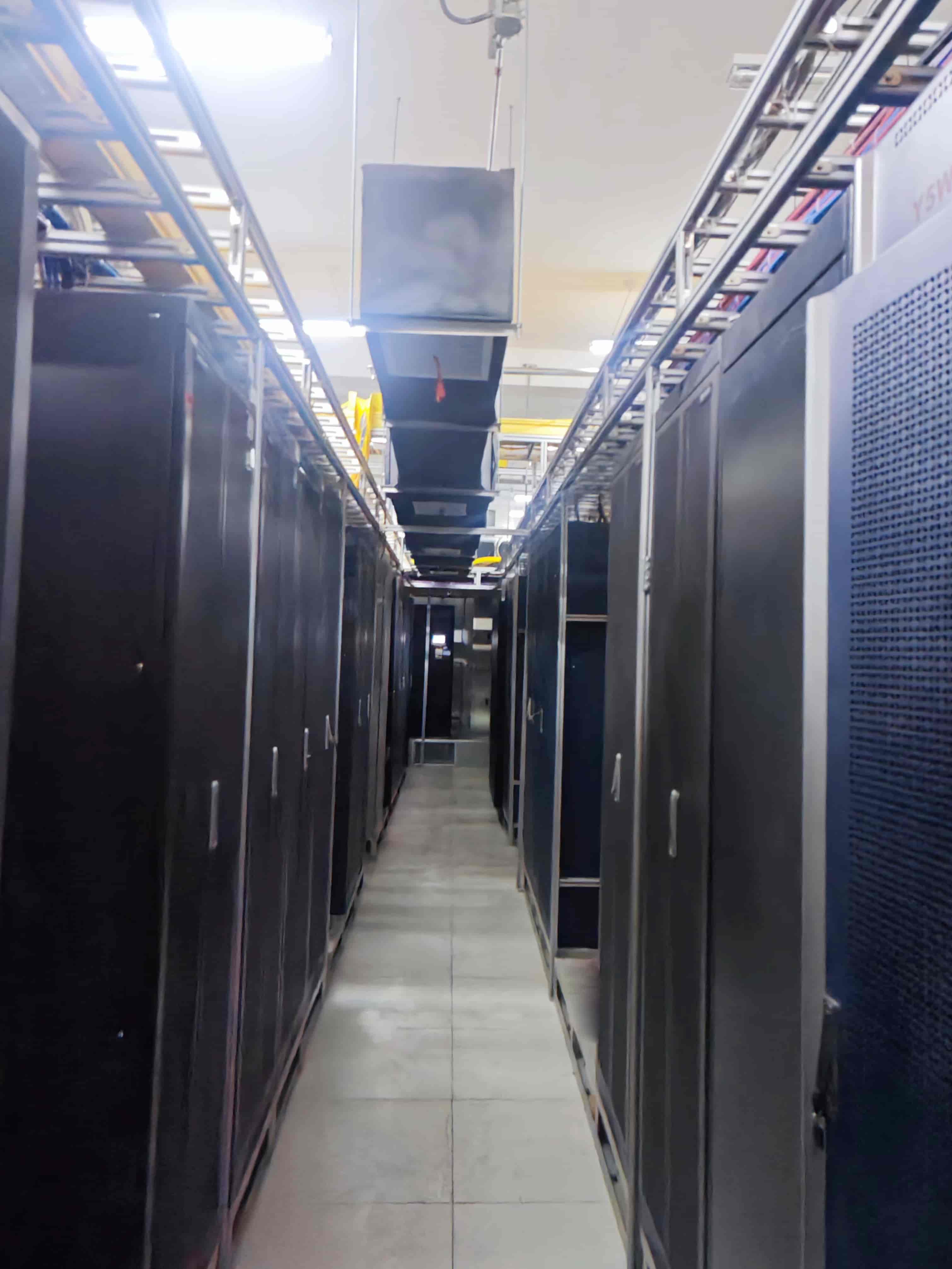

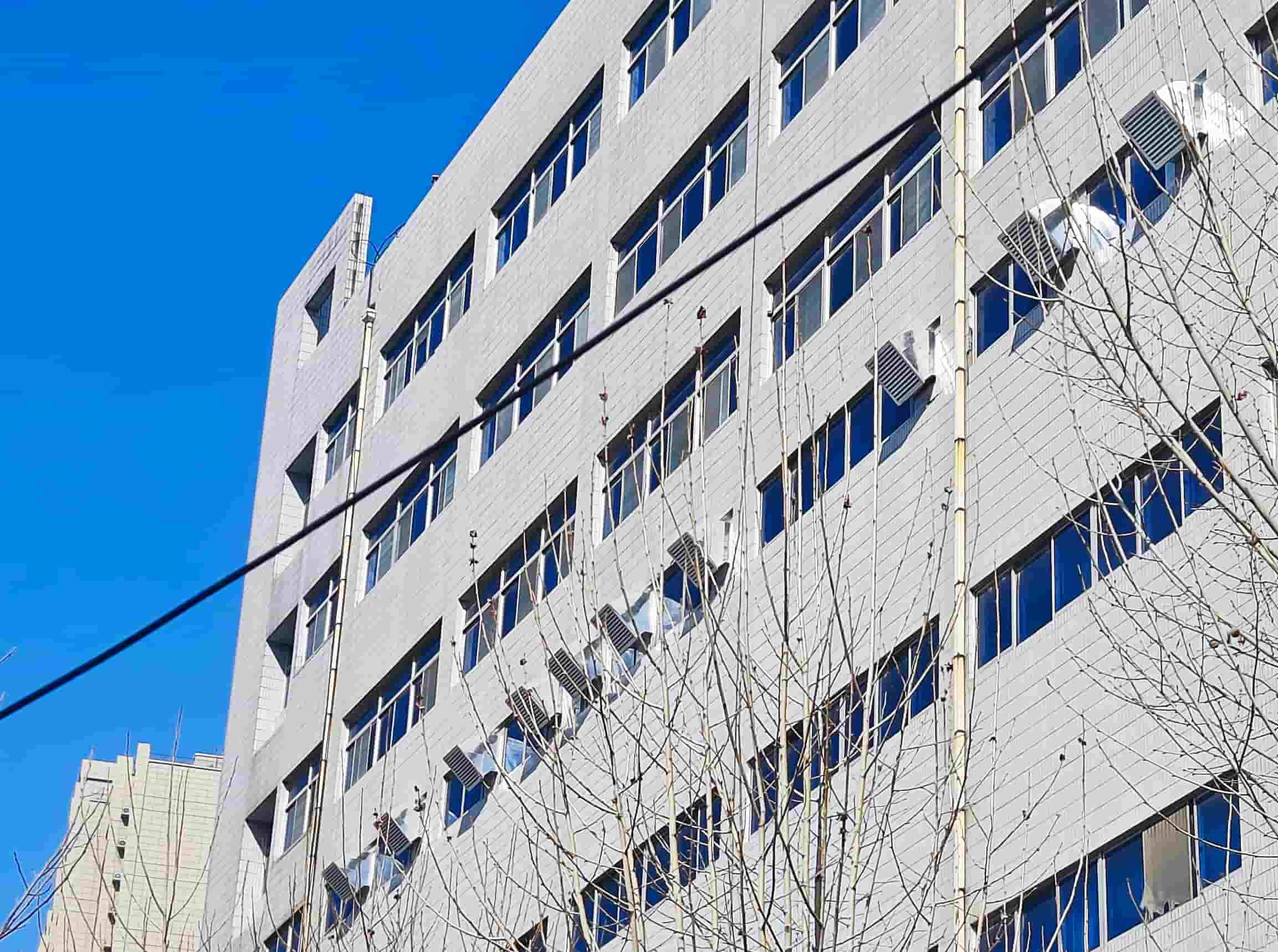

屋外の新鮮な空気は、蒸発冷却によって濾過・冷却された後、室内に供給されます。機械室から排出される高温多湿の空気は、負圧排気ファンによって強制的に屋外へ排出されます。インテリジェント制御システムは、センサーを介して室内および室外の温湿度パラメータを収集し、これらのパラメータに基づいてウォーターカーテンフレッシュエアシステムと原室の精密空調機の運転を制御します。機械室の温湿度要件を満たすことができる場合、システムはウォーターカーテンフレッシュエアシステムを優先的に稼働させ、自然冷却源の利用時間を延長し、精密空調機の稼働時間を短縮することで、省エネと消費量削減を実現します。

このプロジェクトの機器室の冷却システムには、次の 3 つの動作モードがあります。

1. 乾燥時外気モード：外気温が低い場合、蒸発式エアクーラーと排気ファンが作動し、吸排気ダンパーが開きます。低温の外気はフィルターで濾過され、機器室に供給されます。同時に、高温多湿の空気は排気ファンによって排出されます。ファンは室内温度に基づいて低周波で運転されます。

2. 湿潤状態蒸発冷却外気モード：適切な気候条件下では、蒸発空気冷却器と排気ファンが作動し、吸排気ダンパーが開きます。屋外の新鮮な空気は濾過され、蒸発冷却されて機器室に供給されます。高温多湿の空気は排気ファンによって排出されます。ファンは室内温度に応じて可変周波数で作動します。

3. 連動精密空調モード：屋外が高温多湿の場合、ウォーターカーテン式外気システムは室内の温湿度要件を満たせず、ウォーターカーテン式外気システムの運転を停止し、吸排気ダンパーが閉じます。元の機器室の精密空調システムは連動して作動し、元の設計パラメータに従って室内空気循環冷却モードで運転します。

結果のデモンストレーション

プロジェクトは2025年に稼働を開始し、試運転後は良好な状態で稼働し、機器室内の安定した温湿度環境を維持することが期待されます。済南機器室の空調システムの年間電力消費量は681,000kWhから293,000kWhに減少し、省エネ率は56.9%に達すると予測されています。PUEは1.67から1.38に低下すると予想されています。徳州機器室の空調システムの年間電力消費量は164,000kWhから63,000kWhに減少し、省エネ率は61.9%に達すると予測されています。PUEは1.83から1.43に低下すると予想されており、大幅な省エネ効果が発揮されます。
