威海市通信ビルにおけるウォーターカーテン式フレッシュエア省エネ改修プロジェクト

プロジェクト概要
威海移動通信の通信機器室は、内部の熱負荷が高いことが問題となっています。屋上に位置するため、建物外壁を通じた熱伝達も大きく、空調のエネルギー消費量が増加し、PUE値が常に高くなっています。今年のエネルギー消費量抑制目標の達成を加速するため、今回の改修では、ウォーターカーテン式外気導入システムを2セット設置しました。これにより、室内のエネルギー消費量を削減し、エネルギー効率を向上させるとともに、空気ろ過機能も備え、通信機器室の空気清浄度を効果的に維持します。

改修後の機器室は約123㎡の面積を誇り、IT電力負荷は約24.3kWです。当初は5馬力のキャビネットエアコン4台と3馬力のキャビネットエアコン2台が設置されており、合計定格冷却能力は63.5kWでした。5馬力のユニットのうち2台は夏季のみ稼働していました。改修後、ウォーターカーテン式外気供給システムを2台設置しました。これらの新しいシステムは、季節の変わり目や冬季を通して、従来のシステムに代わって冷却を行います。 空調システム. 夏季には通常の空調運転に戻ります。

ソリューションアプリケーション
このプロジェクトでは、Aolan社のウォーターカーテンフレッシュエア省エネ改修システムを活用しています。このシステムには、 蒸発式空気冷却器 供給システム、遠心ファン排気システム、インテリジェント制御システムを備えています。

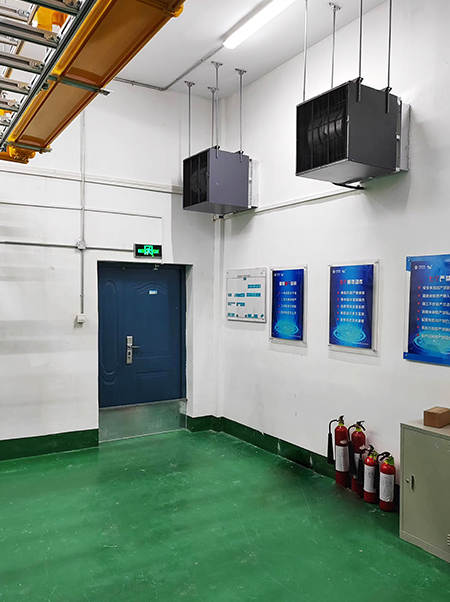

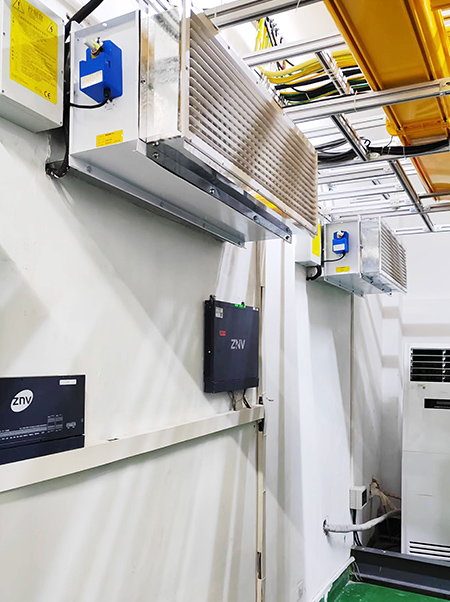

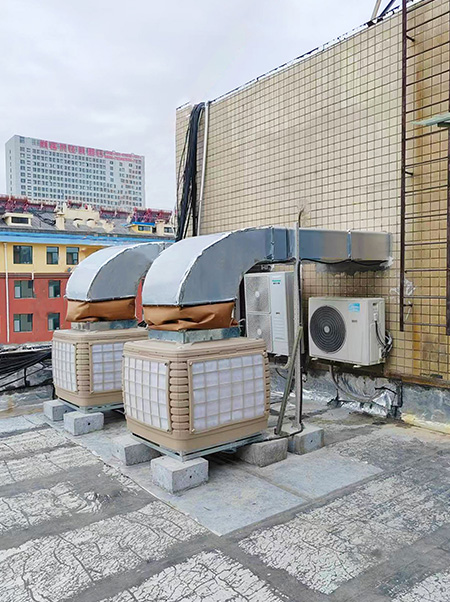

屋外の新鮮な空気は、 蒸発冷却 機器室から排出される高温多湿の空気は、蒸発式空気冷却器によって冷却され、室内に供給されます。機器室から排出される高温多湿の空気は、遠心排気ファンによって強制的に屋外へ排出されます。インテリジェント制御システムは、センサーを介して室内外の温湿度パラメータを収集します。これらのパラメータに基づいて、ウォーターカーテン式外気供給システムと元の室内の精密空調機の運転を制御します。室内の温湿度要件を満たす条件では、ウォーターカーテン式外気供給システムを優先的に稼働させることで、外部の自然冷却源の利用時間を最大化し、精密空調機の稼働時間を短縮することで、省エネと消費量削減を実現します。

この機器室の冷却システムには、ドライ モード外気、ウェット モード蒸発冷却外気、および調整精密空調モードの 3 つの動作モードがあります。

（1）ドライモード外気供給：低温時には、蒸発式空気冷却器と排気ファンが作動し、吸排気ダンパーが開きます。屋外の低温外気は濾過され、機器室に供給されます。同時に、高温多湿の空気は排気ファンによって排出されます。ファンは室内温度に応じて低周波で運転されます。

(2) 湿式モード（蒸発冷却外気）：適切な気候条件下では、蒸発冷却器と排気ファンが作動し、吸気ダンパーと排気ダンパーが開きます。屋外の新鮮な空気は濾過され、蒸発冷却によって冷却された後、機器室に供給されます。一方、高温多湿の空気は排気ファンによって排出されます。ファンは室内温度条件に応じて可変周波数で作動します。

（3）協調精密空調モード：屋外が高温多湿で、ウォーターカーテン式外気供給システムが室内の温湿度要件を満たせない場合、ウォーターカーテン式外気供給システムは停止し、吸排気ダンパーが閉じます。これにより、本来の精密空調システムが協調運転を開始し、本来の設計パラメータに基づいて運転し、内部循環によって室内空気を冷却します。

結果発表
本プロジェクトは2024年に稼働を開始し、デバッグ後も良好な状態で稼働しており、機器室の温度・湿度環境は安定しています。機器室の空調システムの年間電力消費量は126,000kWhから56,000kWhに減少し、55.5%という大幅な省エネを達成しました。
