南寧市におけるデータコンピュータ室のPUE改修プロジェクト

中小規模のデータセンターは通常、IDCルームと総合ルームで構成され、キャビネット密度が高く、大量の熱を発生します。これらのデータセンターでは一般的に、空冷式精密空調システムと空冷式冷水空調システムが使用されています。室内には、ルームレベルまたは列レベルの空調端末装置が設置されています。これらの旧式のルームのPUE（エネルギー効率指数）は通常1.6以上と非常に高くなっています。

データセンターの規模と数の急速な拡大、特にカーボンニュートラルと二酸化炭素排出量の削減目標の推進に伴い、データセンターにおけるエネルギー消費量の削減は喫緊の課題となっています。この問題に対処するため、データセンター業界は自然冷却源の利用を積極的に模索し、エネルギー効率を最適化する新技術を導入することで、エネルギー消費量を削減し、システム全体のエネルギー効率を向上させています。特に、蒸発冷却技術は自然冷却源を最大限に活用し、従来の冷凍機器のエネルギー効率を向上させることができ、近年広く応用されています。空冷式冷水空調システムを使用している古いコンピュータールームでは、Aolan独自の特許技術を用いた統合冷却ステーションによる省エネ改修により、自然冷却の利用時間とシステム全体のエネルギー効率を効果的に向上させることができます。

プロジェクト概要

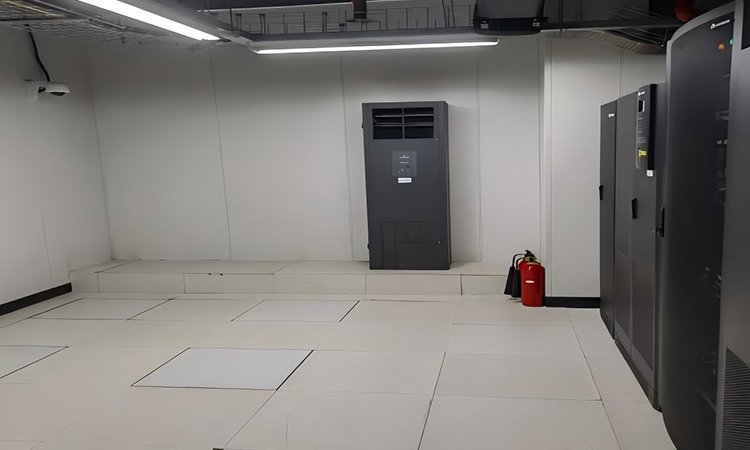

データセンターは広西省南寧市にあり、面積約270m²の27階建てのビル1棟にあります。コンピュータ室にはキャビネット、空調設備、ケーブルトレイ、ケーブルが密集して配置されており、大量の熱が発生します。コンピュータ室には6列のキャビネットが配置されており、そのうち4列のキャビネットは冷通路と温通路のシールで隔離され、列間レベルの空調を使用して冷却されています。残りの2列のキャビネットは別々に配置され、室温レベルと列間レベルの空調を組み合わせて冷却されています。コンピュータ室のIT機器の総負荷は82.81kWで、配電機器によって発生する熱は7.35kWです。コンピュータ室の元の空調システムは、空冷式モジュールチラーと室内室温レベルの冷水精密空調機で構成されていました。空冷式モジュールチラーは屋上設備層に設置され、水ポンプによって冷水をコンピュータ室の端まで送っていました。

改修計画

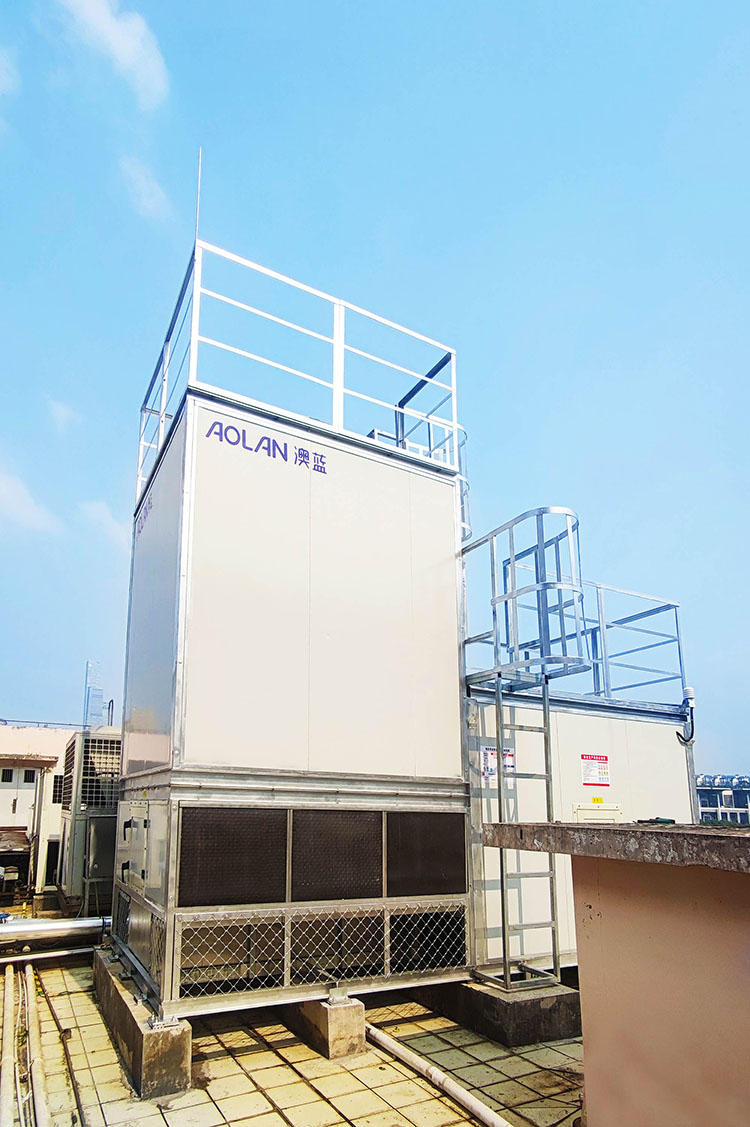

コンピュータ室のPUEを低減し、屋外の低温自然冷却を最大限に活用するため、Aolanデータコンピュータ室専用の間接蒸発式一体型冷却ステーションを導入し、従来の空冷式モジュール型チラーを置き換えて、コンピュータ室内の端末用エアクーラーに冷水を供給する。室内端末用精密空調機は変更しない。一体型冷却ステーションは、蒸発冷却式冷水冷却システム、補助コンプレッサー補助冷却システム、循環水ポンプ、一次側および二次側熱交換用の着脱式プレート式熱交換器などを備え、室内端末用精密空調機に直接冷水を供給する。端末用冷水の供給水および戻り水の温度は18℃/24℃である。一体型冷却ステーションは年間を通して低温冷水を供給でき、従来の空冷式チラーは機器メンテナンス時のバックアップとしてのみ使用される。

この効果は、間接蒸発式一体型コールドステーションがデータセンターの空調の冷却源として機能し、自然冷却を最大限に活用していることを示しています。プロジェクト設計要件に応じてモード切り替え温度を自由に設定でき、年間を通しての冷却使用要件を満たします。年間を通しての現地の気象条件に基づいて、低温の純粋な自然冷却省エネモード、中温の混合冷凍モード、および高温の補助機械式圧縮機による深冷モードが採用されています。従来の空冷式チラーと比較して、コールドソース部分は約50%のエネルギーを節約できます。Aolanの一体型コールドステーションは、間接蒸発冷却技術、AIインテリジェント切り替え技術、周波数変換制御技術、および遠隔エネルギー消費収集分析技術を統合し、通信業界に効率的で省エネなソリューションを提供します。
