広東省データセンター蒸気塔プロジェクト事例

業界／プロジェクト概要

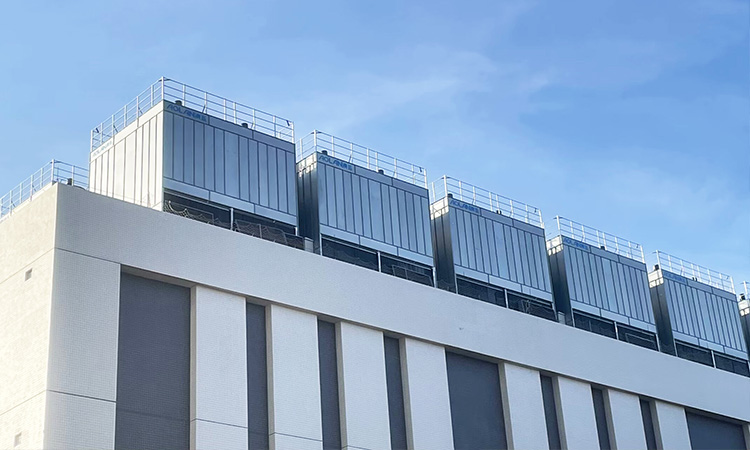

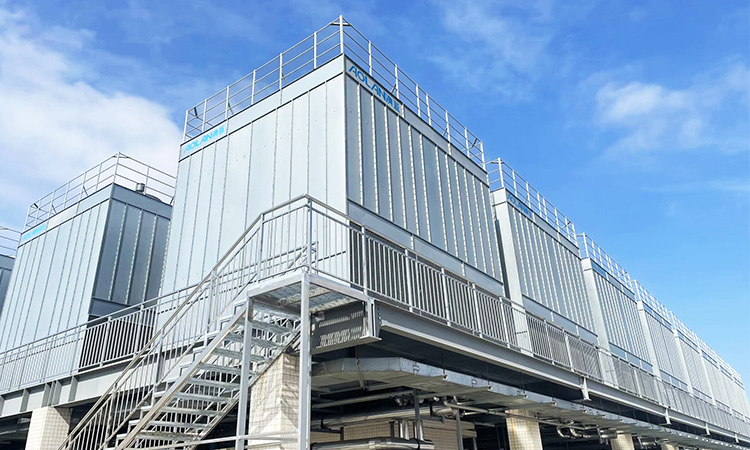

このプロジェクトは国家の重大プロジェクトであり、「東西でカウント」という国家ビッグデータ戦略の重要な部分です。ビッグデータセンターは、専用ビルの物理的スペース、強力な処理能力を持つコンピューティングリソース（コンピューティングリソースの動的割り当てを含む）、十分なネットワークリソース（動的フロー調整を含む）、強力な基本運用保守能力を備えています。間接蒸発式チラーユニットは、データルームの屋上の鋼製プラットフォームに設置され、冬季にはデータセンターの直接冷却源として機能します。夏季には水冷式チラー冷却冷源を備えたデータセンターとして、要件は次のとおりです。

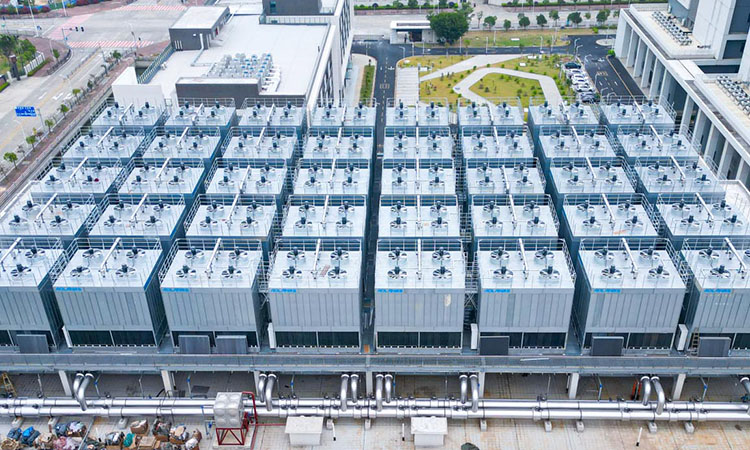

このプロジェクトでは合計40を使用していますAOLAN間接蒸発式チラー AGS205-ZLAB(S)は、10台につき1台の割合で、合計4台（3台使用、1台予備）で構成されています。高温多湿の夏季には、間接蒸発式チラーを冷却塔として使用し、水冷式チラーに冷却水を供給します。春、秋、冬の移行期には、間接蒸発式ユニットを直接冷源として機能させ、末端に冷水を供給して、システムの省エネルギーと消費量削減を実現します。

動作モード

夏季：運転条件1モードでは、AOLAN間接蒸発式チラーが37/32℃の入口および出口冷水を供給し、これを水冷式チラーの冷却水として使用します。このモードでは、間接蒸発式冷却チラー＋水冷式チラー＋開放型冷水式精密空調機が稼働します。

冬季：運転条件は2つのモードに分かれており、AOLAN間接蒸発式チラーは20/14℃の冷水を入口と出口に供給し、冷水を直接冷却源としてプレート式熱交換器を通して、末端の冷水式精密空調機に供給します。このモードでは、間接蒸発式冷却チラー＋プレート式熱交換器＋末端冷水式精密空調機が稼働します。

現場試験結果

本プロジェクトは、CMA/CNAS認定を受けた第三者機関によって実地運用条件下で試験され、当初の設計要件を満たし、さらにそれを上回る性能を発揮しました。プロジェクトは無事完了し、承認されました。試験結果は以下のとおりです。

夏季の実際の運転条件：湿球温度25.91℃、入口温度35.81℃、出口温度29.23℃（3.32℃に近づき、入札要件を満たし、それを上回る）冬季の実際の運転条件：湿球温度11.22℃、入口温度19.05℃、出口温度11.24℃（0.02℃に近づき、入札要件を満たす）。
